Conditions d'installation
-
Tournevis de Phillips (pour le support ou le mur-support)
-
de taille standard, 19" support large avec un minimum de taille 1U disponible (pour le support-support)
-
Utilisez les modules compatibles de SFP de fibre avec le câblage optique de fibre approprié. Pour des informations sur les modules compatibles de SFP de fibre, visite : ubnt.link/SFP_DAC_Compatibility
-
Pour des applications d'intérieur, câblage d'UTP de la catégorie 5 d'utilisation (ou ci-dessus) approuvé pour l'usage d'intérieur.
-
Pour des applications extérieures, a protégé la catégorie 5 (ou ci-dessus) câblant devrait être employé pour toutes les connexions de câble d'Ethernet et devrait être fondu par l'au sol à C.A. de l'alimentation d'énergie.
Nous recommandons que vous protégez vos réseaux contre les environnements extérieurs néfastes et événements destructifs d'ESD avec l'industriel-catégorie, câble Ethernet protégé d'Ubiquiti. Pour plus de détails, visite : ui.com/toughcable
|
Système LED |
|||
|---|---|---|---|
|
Clignotant blanc |
Bootup en cours. |
||
|
Blanc |
De manière opérationnelle, non relié au système de gestion du réseau d'Ubiquiti® (™ d'UNMS). |
||
|
Bleu |
De manière opérationnelle, relié à UNMS. |
||
|
Bleu régulier avec le clignotant occasionnel |
De manière opérationnelle, incapable de se relier à UNMS, connexion de contrôle au serveur d'UNMS. |
||
|
Rapidement clignotant bleu |
Utilisé pour localiser un dispositif dans UNMS. |
||
|
Alterner |
Les progiciels améliorent en cours. |
||
|
Vitesse/lien/Loi LED (ports 1 - 12) de SFP |
|||
|
|
Aucun lien |
||
|
Ambre |
Le lien a établi à 100 Mbps Le clignotant indique l'activité |
||
|
Vert |
Le lien a établi chez Mbps 1000 (GBP 1) Le clignotant indique l'activité |
||
|
Vitesse RJ45/lien/Loi LED (ports 13 - 16) |
|||
|
|
Aucun lien |
||
|
Ambre |
Le lien a établi chez 10/100 Mbps Le clignotant indique l'activité |
||
|
Vert |
Le lien a établi chez Mbps 1000 (GBP 1) Le clignotant indique l'activité |
||
|
SFP (ports 1 - 12) |
|||
|
connexions Chaud-permutables de GBP de soutien 1 de ports de SFP. Les ports 1-8 soutiennent également 100 Mbps. |
|||
|
RJ45 (ports 13 - 16) |
|||
|
Les ports RJ45 soutiennent des connexions de 10/100/1000 Ethernet. |
|||
|
Bouton de réinitialisation |
|||
|
Il y a deux méthodes pour remettre à zéro l'EdgeSwitch aux défauts d'usine : (recommandé) remis à zéro d'exécution L'EdgeSwitch devrait fonctionner après que le bootup soit complet, et le système LED est blanc. Presse et tenir le bouton de réinitialisation. L'EdgeSwitch rechargera, et le système LED devient bleu après trois secondes. Continuez à tenir le bouton de réinitialisation pendant environ 15 secondes jusqu'à ce que le système LED clignote bleu pendant deux secondes. Ceci indique que l'EdgeSwitch a remis à zéro à ses défauts d'usine. Puissance-sur la remise
|
|||
|
Console |
|||
|
Port de console RJ45 périodique pour la ligne de commande gestion de l'interface (CLI). Employez un RJ45-to-DB9, câble périodique de console, également connu sous le nom de câble de renversement, pour relier le port de console à votre ordinateur. Configurez alors les arrangements suivants comme nécessaires :
|
|||
|
Le C.C a entré |
|||
|
L'entrée 25VDC peut relier une source superflue ou autonome d'alimentation CC (non incluse) à la puissance minimum : 56W, 25 au connecteur volant d'alimentation CC de 16V, et de 2,5 millimètres.
|
|||
|
Puissance |
|||
|
Reliez le cordon de secteur inclus au port de puissance. |
|||
Caractéristiques
|

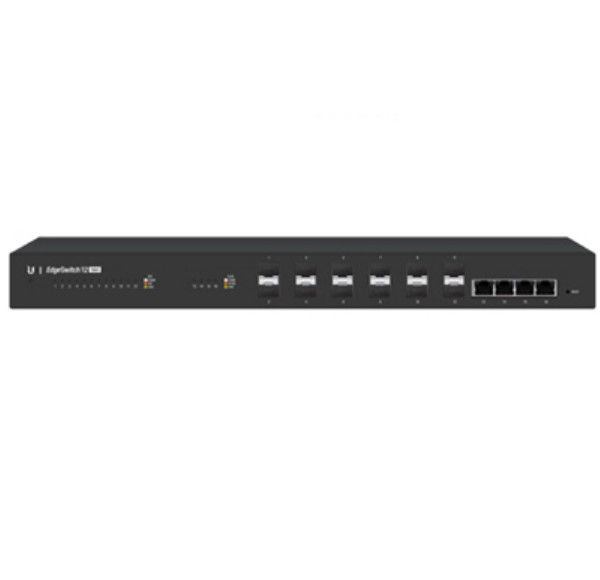

ES-12F |
|
|
Dimensions |
443 x 221 x 43 millimètres (17,44 x 8,70 x 1,69 ») |
|---|---|
|
Poids |
|
|
Les parenthèses de Support-bâti ont inclus |
2,68 kilogrammes (5,91 livres) |
|
Les parenthèses de Support-bâti ont exclu |
2,59 kilogrammes (5,71 livres) |
|
Ligne incolmatable totale taux |
16 GBP |
|
Consommation maximale de courant alternatif |
56W |
|
Méthode de puissance |
|
|
C.A. |
100-240VAC/50-60 hertz, entrée universelle |
|
C.C |
C.C 56W, 25 à 16V, avec 2,5 millimètres |
|
Alimentation d'énergie |
AC/DC, interne, C.C 56W |
|
Chaîne soutenue de tension |
100 à 240VAC 25 à 16VDC |
|
LED par port de données |
Vitesse/lien/activité |
|
Interfaces |
|
|
Interfaces de mise en réseau |
(8) 100/1000 ports Ethernet de Mbps SFP |
|
Interface de gestion |
(1) RJ45 porte série hors bande, Dans-bande d'Ethernet |
|
Rackmount |
Oui, 1U haut |
|
Protection d'ESD/EMP |
Air : ± 24 kilovolts, contact : ± 24 kilovolts |
|
Choc et vibration |
Norme ETSI300-019-1.4 |
|
Température de fonctionnement |
-5 à 40° C (23 à 104° F) |
|
Humidité fonctionnante |
5 à 95% sans condensation |
|
Certifications |
CE, FCC, IC |
