Détails sur le produit:
|
Number modèle: | ETHB | Nombre d'interfaces: | 8 |
---|---|---|---|
Puissance typique(W): | 20W | Modules optiques: | SFP modules optiques/électriques de GE |
Série de produit: | MA5608T | Température ambiante: | Longs termes : 0 °C au °C 45 (32°F 113°F) à de courts termes : -5 °C au °C 55 (23°F à 131°F) |
Type: | Panneau de fibre optique de transmission | Garantie: | 1 an |
Surligner: | Panneau de commutateur de gigabit d'ETHB,Huawei MA5608T,Panneau optique d'interface de H801ETHB |

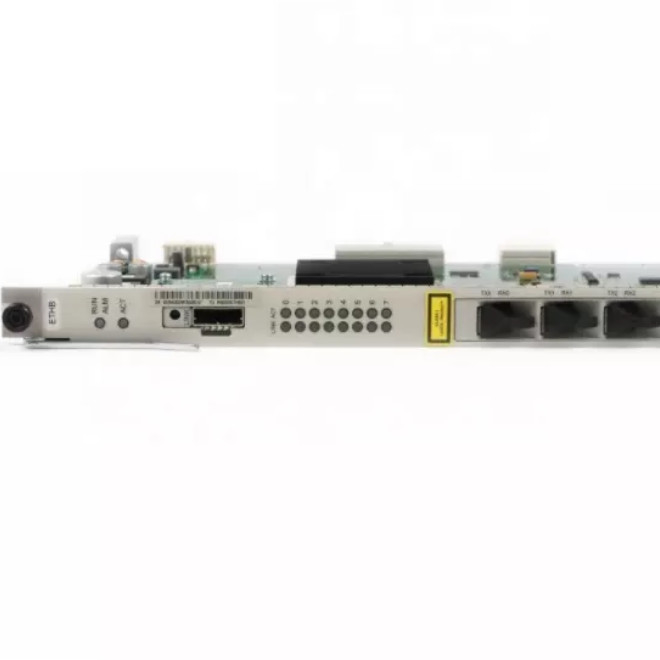

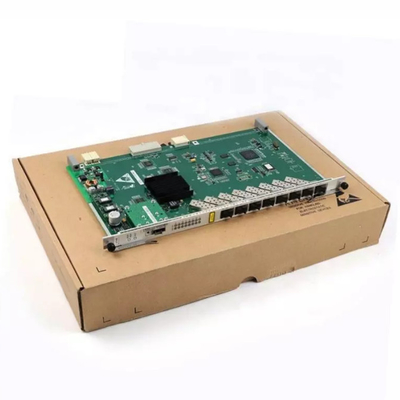

Panneau optique H801ETHB d'interface de service d'Ethernet de GE de port du panneau de commutateur de gigabit de Huawei MA5608T ETHB 8
Caractéristiques de conseil d'accès de service d'Ethernet
Spécifications | H801ETHA | H801ETHB |
Nombre d'interfaces | 8 | 8 |
Modules optiques | Émetteurs-récepteurs optiques de SFP GE | SFP modules optiques/électriques de GE |
Cascader d'Ethernet | √ | √ |
Ethernet en amont | × | √ |
Auto-permutation dans le panneau (interconnexion entre les ports ascendants quand agissant en tant que conseil ascendant) | × | √ |
Polymérisation intérieure | × | √ |
polymérisation de Croix-plat | × | √ |
Accès client et gestion d'utilisateur | × | × |
Puissance de conseil et longueur simples de cadre
Nom de placage | Puissance | Longueur de vue |
Conseil d'accès de service d'Ethernet | ||
H801ETHB |
CHARGE STATIQUE : 20W : 21W |
2052 octets, grimpés jusqu'à 9216 octets après la fonction enorme de vue est permis |
Appliquez
* HW H801ETHB SOUTIENT L'ETHERNET CASCADANT ET L'ETHERNET EN AMONT.
* LE CONSEIL SIMPLE DE HW H801ETHB EST UTILISÉ GÉNÉRALEMENT POUR CASCADER D'ETHERNET.
* le scénario de cascade d'application de HW H801ETHB quand le tableau de commande principal et le conseil de GIU sont insuffisants, le conseil simple de HW H801ETHB peut être employé pour l'Ethernet en amont.
Principe
* les fonctions de chaque module de HW H801ETHB sont comme suit :
1. La module de commande accomplit le chargement de logiciel du conseil simple, le contrôle de gestion de l'opération, et la lecture des signaux tels que le nombre de fente, le numéro de version et le type nombre de conseil.
2. Le module d'interface fournit 8 interfaces de GE à l'extérieur.
3. Le module de commutateur réalise les fonctions de la répartition de la charge de traitement et de la protection de redondance par l'agrégation de croix-conseil.
4. Le module d'alimentation fournit la puissance fonctionnante pour chaque module fonctionnel dans le conseil.
5. Le module d'horloge fournit l'horloge fonctionnante pour chaque module fonctionnel dans le conseil.
* le processus d'affaires de HW H801ETHB est comme suit :
1. Dans la direction ascendante, le manuel de base est relié au module de commutateur du tableau de commande principal par le connecteur de carte mère, et le module de commutateur accomplit l'échange de fil-vitesse des paquets d'Ethernet, réalisant le service cascadant et ascendant.
2. Dans la direction en aval, le manuel de base est relié au tableau de commande principal de la carte mère après les passages d'interface de GE par le module de commutateur.
Interface de panneau
catégorie de placage | Nom de placage | Émetteur-récepteur optique de GE - double fibre de simple canal bidirectionnelle | Émetteur-récepteur optique de GE - Simple-fibre à canal unique bidirectionnelle | Émetteur-récepteur optique de GE - fibre simple à canal double bidirectionnelle | Modules de chargement initial de GE - double fibre de simple canal bidirectionnelle | Modules électriques de GE |
Conseil d'accès de service d'Ethernet | ETHA | √ | × | × | × | × |
ETHB | √ | √ | × | √ | √ |
Lumière
Silkscreen mené | Le nom du mené | Statut mené | Description de statut |
ALM COURU | Le statut opérationnel a mené | Clignotant rouge | L'ÉTAPE DE DÉMARRAGE D'APPLI PENDANT LE PROCESSUS DE DÉMARRAGE DE PLACAGE |
Clignotant verts (période 0.25s) | L'étape de communication avec le tableau de commande principal pendant le processus de démarrage du conseil simple | ||
Clignotant verts (cycle 1s) | Le placage fonctionne normalement | ||
Rouge est solide | Échec de placage | ||
ACTE | LED primaire et de réserve | Le vert est solide | Ne représente aucune signification |
LIEN | Indicateur de lien | Lumineux vert | Le port établit une connexion |
Éteignez-vous | Le port n'est pas relié | ||
ACTE | Le statut de données a mené | Clignotant jaune | Il y a transfert des données |
Éteignez-vous | Aucun transfert des données |
