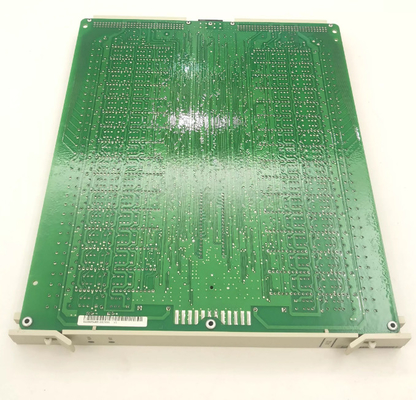

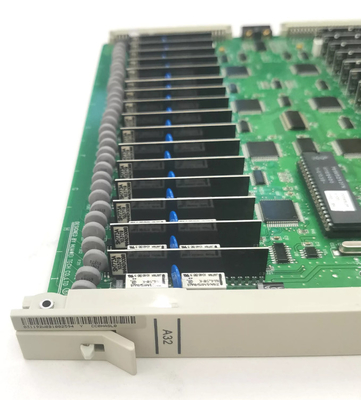

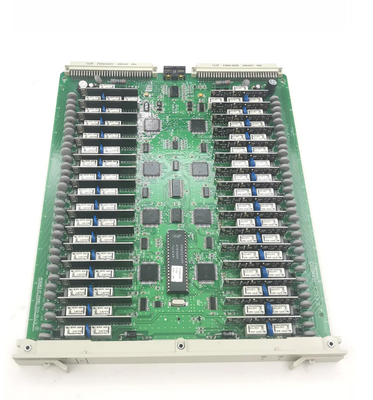

Conseil analogue d'utilisateur de manière du panneau 32 de commutateur de commande de programme de Huawei CC08 Digital

Aperçus

Conseil analogue d'utilisateur de manière contrôlée par le programme numérique du commutateur CC0HASL0 32 d'A32 Huawei CC08 :

Le module d'utilisateur de simulation est sous le contrôle du centre serveur (MPU), et le microcontrôleur sur le conseil d'utilisateur (ASL) accomplit la détection et le reportage de la ligne d'utilisateur statut. L'ASL est la pièce de circuit d'arrêt du module d'utilisateur. Selon le nombre de lignes d'utilisateur analogues reliées, les conseils d'utilisateur peuvent être divisés en 16 conseils analogues d'utilisateur de canal et 32 conseils analogues d'utilisateur de canal.

Le conseil de CC0HASL met en application principalement les fonctions suivantes :

1. Fournissez 32 interfaces utilisateurs analogues.

2. Le conseil a des fonctions de BORSCHT (alimentation, surtension/protection actuelle, sonnant, surveillant, codant et décodant, mélange, examinant).

3. Fournissez quelques fonctions spéciales (poteau inverse bidirectionnel, CID, etc.).

4. Le conseil fournit le taux du logiciel A/μ réglable, l'impédance d'interface réglable, et les fonctions réglables de gain.

5. Câblage externe : câbles d'utilisateur (32 paires de câbles d'utilisateur), reliés aux ports correspondants de câble sur la carte mère du cadre d'utilisateur. La boîte d'utilisateur de 32 manières peut être branchée aux prises de câble d'utilisateur de 16 manières, et les deux prises sont insérées au dessus et au bas respectivement.

Caractéristiques
